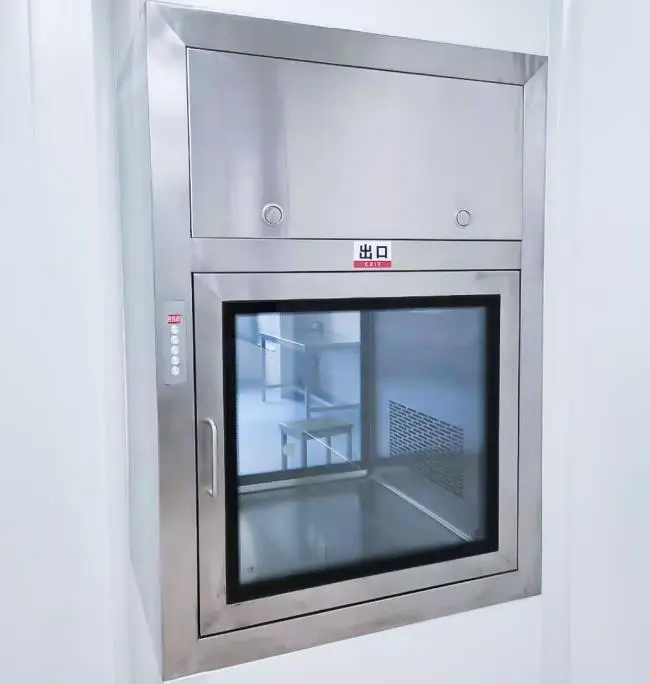

传递窗（机械互锁）

传递窗是洁净区的物料通道。它用两道互锁的门，隔断洁净区与非洁净区的空气直接流通。装对了省事，装错了形同虚设。

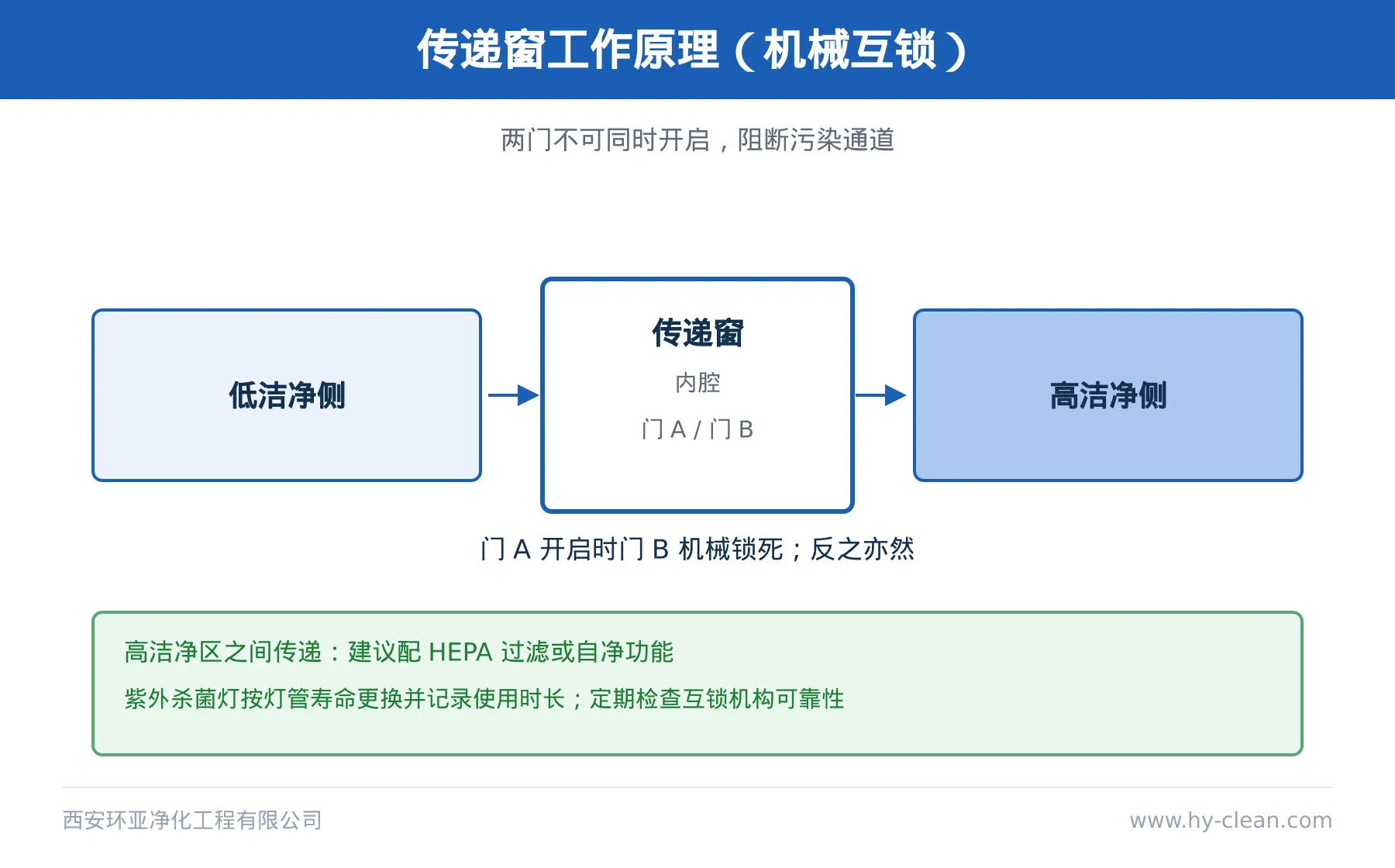

一、互锁是核心，机械还是电子

核心要求只有一条：两扇门不能同时打开。实现方式有两种，成本和可靠性差异明显。

没有追溯要求的场所，优先选机械互锁。有 GMP 或审计要求时，选电子互锁。

二、带自净和不带自净差在哪

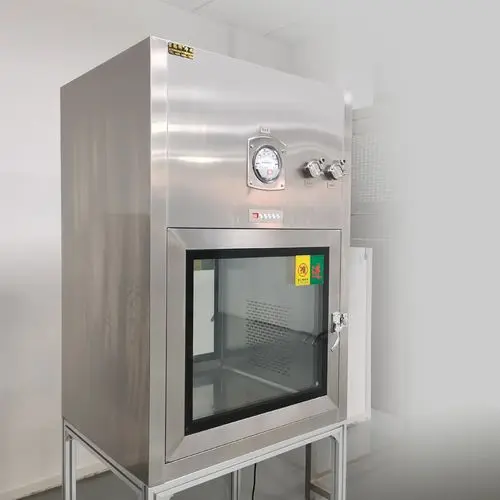

自净型传递窗内部带风机与高效过滤器。物料放入后先自净再开内门。普通型没有这个过程。

洁净手术部与无菌区，建议选自净型。差价约占整套传递窗的 40% 至 70%。

三、尺寸怎么定

尺寸按最大物料定。但要注意，尺寸越大，自净时间越长，能耗越高。不要盲目放大。

四、安装的三个要点

第一，必须嵌入墙体。传递窗要嵌入彩钢板墙体，两侧门分别朝洁净区与非洁净区。外挂式无法保证密封。

第二，墙体洞口要预处理。洞口四周加铝型材边框。边框与彩钢板之间打密封胶。这一步做不好会漏风。

第三，两侧要有操作空间。每侧至少留 800 毫米，便于放置与取走物料。空间不足会导致门开不全，互锁频繁报警。

五、常见的三个错误

错误一：把传递窗当储物柜用。传递窗是通道，不是仓库。物料长期存放会阻碍通行，也会污染内部。

错误二：两侧门对着开。这会形成空气直通。正确做法是错位布置，或中间加挡板。

错误三：忘记做紫外灯。很多场景需要紫外消毒。设计时要预留灯管位置与电源。

六、常见问题

问：传递窗一定要带自净吗？
答：不一定。低洁净度区可用普通型。无菌区、生物安全、GMP 场景必须带自净。

问：互锁坏了怎么办？
答：机械互锁故障率很低，主要是连杆变形。电子互锁检查供电与传感器。选型时优先考虑维护便利性。

问：传递窗能过人吗？
答：不能。传递窗只用于物料。人员必须走风淋室。

问：紫外灯要装吗？
答：视场景。需要表面消毒时装。注意紫外灯有寿命，约 1000 小时需更换。

本文依据 GB 50073、GB 50591、GMP 等规范与净化设备应用实践整理。
